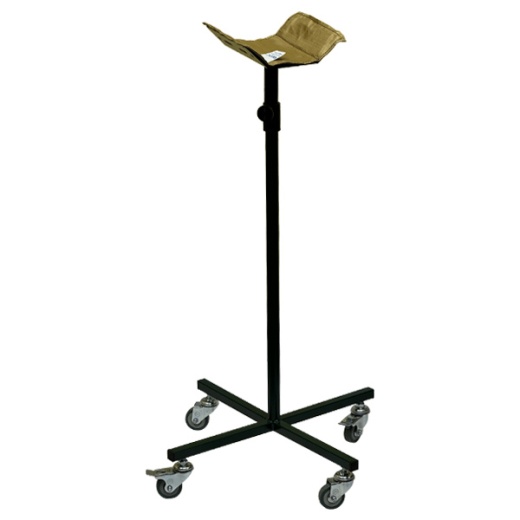

Подставка для рук сварщика «Ампер ПР-1» на роликах
Подставка для рук сварщика «Ампер ПР-1» на роликах
Описание
Подставка для рук «Ампер ПР-1» на роликах (колесиках) была разработана и изготовлена в соответствии с Приказом N 884н.
Универсальность
Подставка «Ампер ПР-1» в отличие от своей стандартной версии (подставки для рук «Ампер ПР-1») оснащена роликовой системой, обеспечивающей легкое перемещение по сварочному участку. Ролики (колесики) снабжены удобной тормозной системой. Небольшой вес и мобильность при эксплуатации являются большими преимуществами данного оборудования.
Подставку можно использовать как держатель небольших деталей для прихватки. Деталь устанавливается на ложемент подставки, деталь должна быть выдвинута от края ложемента для удобства стыковки. Установленные детали нужно подвести к основной конструкции и прихватить. За счет подъема и фиксации штатива деталь можно устанавливать на разной высоте.
Правильное использование подставки позволяет значительно увеличить скорость выполнения сварных швов, а также значительно снизить количество брака в сварных швах.
Нормы и ГОСТ
Согласно Приказу Минтруда России от 11.12.2020 N 884н «Об утверждении Правил по охране труда при выполнении электросварочных и газосварочных работ» на любом сварочном производстве должны обязательно соблюдаться требования по охране труда, а также правильно организовываться рабочее место сварщика. В приказе есть конкретные требования при выполнении работ в положении «стоя».
«При работе в положении «стоя» устанавливаются подставки (подвески), уменьшающие статическую нагрузку на руки сварщиков». Такое требование оправданно, так как сварщик, работая стоя, может быстро утомляться, что впоследствии может привести к ошибкам в работе.
Конструкция
Подставка для рук сварщика «Ампер ПР-1» на роликах (колесиках) состоит из следующих компонентов:
1. Штанга, регулируемая по высоте
Это основной элемент, который за счет выдвижения верхнего элемента позволяет выполнять сварные швы в верхнем положении - 1400 мм, в нижнем положении – 850 мм. В нижнем положении происходит вращение ложемента на 360 градусов. В верхнем положении происходит жесткое закрепление ложемента, чтобы избежать нежелательных колебательных движений.
2. Ложемент для опоры руки
Ложемент для руки представляет собой опору с загнутыми краями. На плоскости ложемента можно удобно разместить рабочую руку, а загнутые края обеспечат дополнительную защиту от попадания капель расплавленного металла и предотвратят соскальзывание руки во время работы.
Подставку можно использовать как для правой, так и для левой руки.
3. Подложка из арамидной ткани (русар)
Супер износостойкая и огнестойкая ткань позволяет использовать подставку в условиях жесткого сварочного производства. С подложкой ничего не случится, если на неё положить горячую деталь. Размер подложки 21×21×0,3 см. Крепление к ложементу осуществляется с помощью велкро на липкой основе.
4. Четырехлучевая опора на колесиках
Опора изготовлена из квадратного профиля. Четыре луча делают опору устойчивой. Это важно, особенно если подставку используют на неровной поверхности.
5. Ролики с тормозами и без тормозов
В комплектации используются промышленные ролики с вращением на 360 градусов. В комплекте идут 2 ролика с тормозом и 2 ролика без тормоза.
Возможности
«Подставка для рук сварщика Ампер ПР-1» на роликах (колесиках) обеспечивает:
Плавное движение сварочной горелки или держателя электрода вдоль сварного шва за счет роликов (колес), которые установлены на нижней опоре;
Опору для руки сварщика в процессе работы;
Выполнение сварного шва на разной высоте. Разновысотность обеспечивается благодаря механизму подъёма и опускания штатива. Фиксация высоты подставки осуществляется специальным винтом;
Стационарное положение подставки благодаря наличию тормозного механизма на роликах.
Подставка под руку может стать помощником не только во время работы, но и вовремя перехода из одной рабочей зоны в другую.
Данное оборудование станет незаменимым помощником не только сварщику, но и слесарю, сборщику, керамисту, художнику, ювелиру и т.д.
Характеристики
Ролик поворотный – 2 шт Ø=50 мм
Ролик поворотный с тормозом – 2 шт Ø=50 мм
h в нижнем положении 850 мм
h в верхнем положении 1400 мм
Грузоподъемность 10 кг
Материал подставки под кабель Сталь
Покрытие Порошковая краска
Температура эксплуатации и хранения -10 +60 °C
Вес, кг 3,6
Гарантийный срок 12 месяцев
Страна производства Россия
