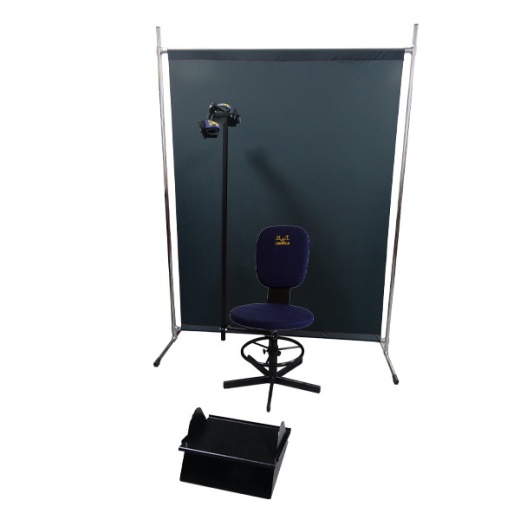

Передвижной сварочный пост «Ампер СП-3»
Передвижной сварочный пост «Ампер СП-3»
Описание
Передвижной сварочный пост «Ампер СП-3». Комплект изделия состоит из 4 предлагаемых компонентов.
Применение
Представляемый мобильный сварочный пост «Ампер СП-3» - это сбалансированный выбор. Данная модель имеет широкий спектр применения и разработана на основе базового сварочного поста «Ампер СП-1». Модификация заключается в замене кресла сварщика «Ампер СК-1» на известную модель - стул сварщика «Ампер С-2» (где применяется специальная огнезащитная ткань Flameshield 400).
В комплект «Ампер СП-3» входит:
- Стул сварщика «Ампер С-2», предназначенный для эксплуатации в более жестких условиях крупного сварочного производства, что достигается применением огнезащитной ткани с более высоким классом защиты. Ткань Flameshield 400 производится компанией Carrington (Англия) по уникальной технологии. Представленная ткань имеет повышенную износостойкость, т.к. при ее производстве в данную структуру вводится специальный полимер. Стул разработан и изготовлен в соответствии с ГОСТ 12.2.032-78 «Система стандартов безопасности труда. Рабочее место при выполнении работ сидя. Общие эргономические требования», ГОСТ 21889-76 «Система «Человек – машина». Кресло человека – оператора. Общие эргономические требования», на основании Приказа Министерства труда и социальной защиты РФ от 11 декабря 2020 года N 884н.
- Подставка под кабель «Ампер ПК-1» - технологическое устройство для удержания сварочных кабелей в заданном положении (специальное устройство, позволяющее дифференцировать нагрузки на позвоночник, плечевой и локтевой суставы сварщика, что ведет к повышению качества сварного шва). Подставка под кабель изготовлена из стали 20 и окрашена специальной огнестойкой краской. Подставка под кабель с ложементом при помощи надежной системы крепежа устанавливается на основании стула сварщика «Ампер С-2», при изменении высоты ложемента подставки по отношению к стулу сварщика обеспечивается надежная фиксация подставки. Подставка под кабель с ложементом разработана и изготовлена согласно Приказу N 884н, п. 20 «При работе в положении "стоя" устанавливаются специальные подставки (подвески), уменьшающие статическую нагрузку на руки сварщиков».
- Сварочный экран «Скрин ЭП» 1400 × 1800÷2500
Сварочный экран – это модульные, мобильные конструкции, позволяющие сконструировать различные зоны для выполнения сварочных работ, в том числе вне стационарного сварочного поста. Кроме этого опоры экранов могут быть оснащены системой регулирования уровня для эксплуатации на неровных полах или снабжены специальными роликами для быстрого и удобного перемещения.
Экраны имеют различные цвета:
Красный глянцевый, зеленый матовый. Огнестойкая пвх пленка (EN 1598:2011).
Полупрозрачные внутренние перегородки позволяют сварщику производить контроль движения внутри зоны. Находясь внутри сварочного поста, сварщик не ощущает замкнутости пространства.
- В состав передвижного сварочного поста «Ампер СП-3» входит так же подставка для ног сварщика. Подставка для ног «Ампер ПН-1» выполнена в соответствии с НТД, КД и ГОСТом 12.2.003-91, отвечает всем установленным требованиям, эргономическим нормам, технической эстетике и промышленному дизайну, имеет следующие технические характеристики: ширина – 400 мм, длина - 340 мм, высота – 100 мм. Угол наклона опорной поверхности подставки регулируется в пределах 0-30°C.
Технические характеристики: Стул сварщика «Ампер С-2»
Описание Высокое кресло на винтовой опоре без подлокотников
Габариты Сиденье Ø370 h сиденья = 530÷670h
Материал каркаса Сталь 20, цвет черный
Материал обивки Огнезащитная ткань Flameshield 400, цвет тёмно-синий
Вес 11 кг
Гарантийный срок 12 месяцев на металлоконструкции
Технические характеристики: «Скрин ЭП» 1400 × 1800÷2500
ПВХ экран в стандартном исполнении (1400×1800 мм (ш×в))
Основа огнестойкая ПВХ-пленка
Класс горючести КМ1
Цвет красный (глянцевый), зеленый (матовый)
Толщина 0,4 мм
Защита от УФ излучения да
Поверхностная плотность 500 г/м²
Рекомендуемое расстояние до точки сварки Не ближе 1 м
Стойка вертикальная 2 шт, мм. Труба: Ø=25, Толщина: 1, Длина: 2000÷2700
Поперечина 2 шт, мм. Труба: Ø=25, Толщина: 1, Длина: 1480
Опора 2 шт, мм. Труба: Ø=25, Толщина: 1, Длина: 700
Технические характеристики: Подставка под кабель «Ампер ПК-1»
Высота основания 1350 мм
Регулировка высоты по основанию 1000 мм
Длина кронштейна 300 мм
Длина ложемента 110 мм
Ширина ложемента 200 мм
Материал подставки под кабель Сталь 20
Цвет подставки под кабель Черный
Покрытие Порошковая краска
Температура эксплуатации и хранения -10 +60 °C
Вес 3,5 кг
Гарантийный срок 24 месяца
Технические характеристики: Подставка для ног «Ампер ПН-1»
Длина 400 мм
Ширина 340 мм
Высота 100 мм
Угол наклона опорной поверхности 30°C
Материал сталь 20, цвет черный
Вес 11 кг
Комплектация
Стул сварщика «Ампер С-2» - 1 шт
Сварочный экран «Скрин ЭП-1» - 1 шт
Подставка под кабель «Ампер ПК-1» - 1 шт
Подставка для ног «Ампер ПН-1» - 1 шт
Технический паспорт - 1 шт
Шестигранный ключ - 1 шт
