Быстровозводимые здания для электротехнического оборудования — это комплектные модульные здания или сооружения на металлокаркасе, предназначенные для размещения подстанций, распределительных устройств, преобразователей, аккумуляторов и систем управления.
Конструктивные исполнения

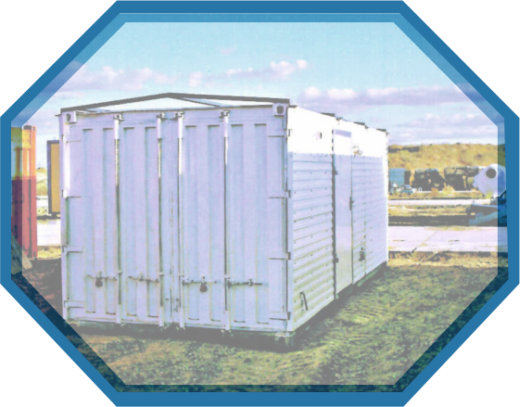

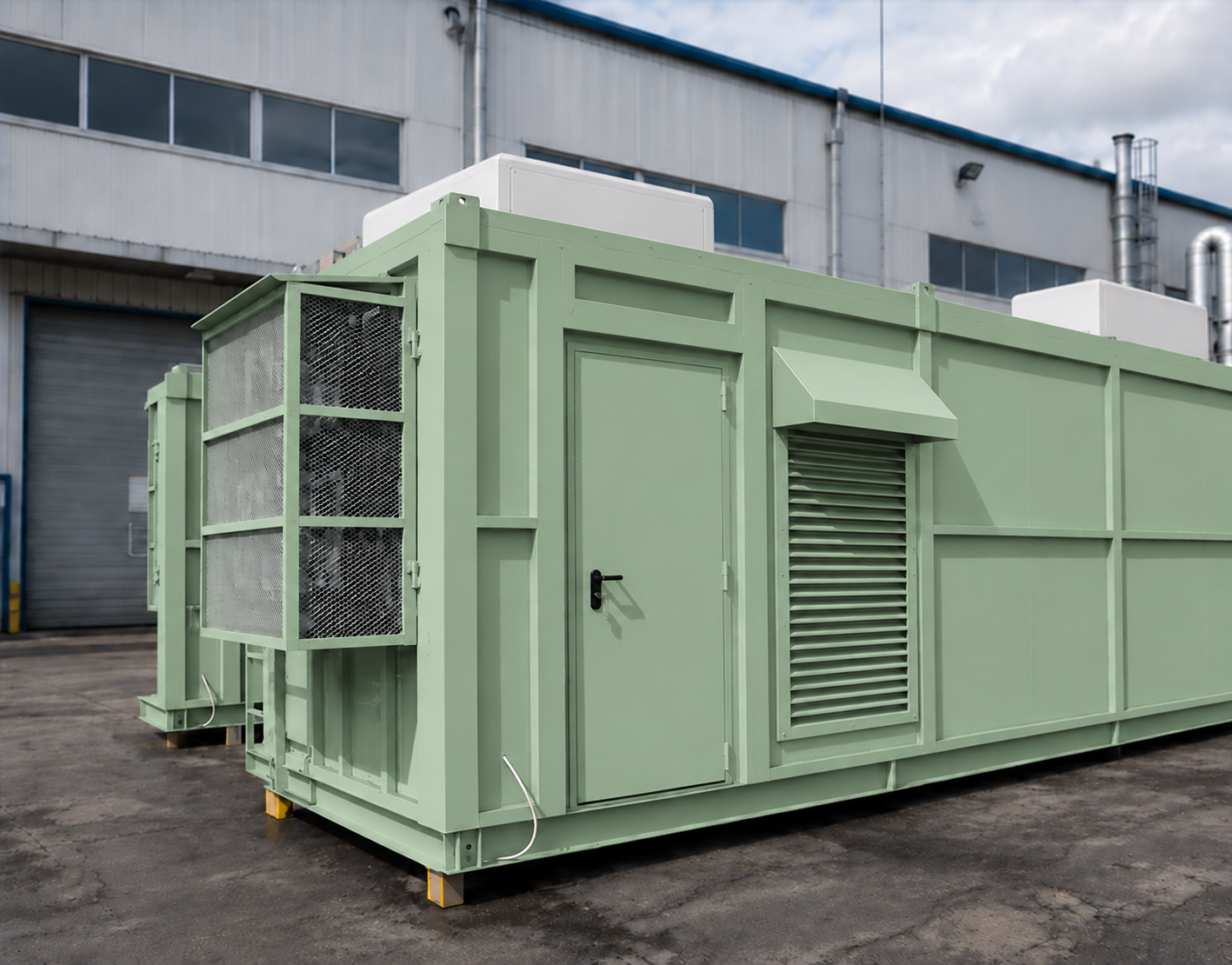

- Блок-контейнер — максимально готовый заводской модуль с установленным оборудованием, кабелями, освещением, вентиляцией и автоматикой.
- Несколько соединённых модулей — для крупных РУ, щитовых и операторных.
- Металлокаркас с сэндвич-панелями — для тяжёлого оборудования, больших помещений и нестандартной компоновки.
- Мобильное исполнение на раме или шасси — для временного электроснабжения и строительных площадок.
- Бетонная комплектная подстанция — менее мобильное, но защищённое решение для городской среды.
Например, для промышленного предприятия можно изготовить здание из трёх транспортируемых модулей: КРУ 10 кВ → трансформаторный отсек → РУ 0,4 кВ и АСУ ТП. Модули комплектуют и испытывают на заводе, затем доставляют на объект, соединяют, подключают внешние кабели и вводят в эксплуатацию. Конкретные требования определяются проектом, классом напряжения, типом оборудования и действующими нормами.
Опыт построенных САМУР зданий и типы оборудования в них размещенных
- Блочно-модульная подстанция: трансформаторы, КРУ/КРУЭ, РУНН, автоматика
- Здание закрытого распределительного устройства (ЗРУ): ячейки среднего и высокого напряжения
- Модуль КРУ: комплектные распределительные ячейки
- Контейнерная электростанция: дизельные или газопоршневые генераторы
- Здание ИБП: источники бесперебойного питания, байпасы и щиты
- Аккумуляторная: свинцовые или литий-ионные батареи, зарядные устройства
Специалисты САМУР учитывают при проектировании быстровозводимых зданий для размещения электротехнического оборудования:
- класс напряжения и требуемые изоляционные расстояния;
- массу оборудования и нагрузки на пол;
- кабельные подвалы, каналы, фальшполы и герметичные вводы;
- монтажные проёмы и возможность замены трансформаторов или ячеек;
- дуговую стойкость и безопасный сброс давления;
- пожарные отсеки, огнестойкость конструкций и эвакуацию;
- отопление, вентиляцию, кондиционирование и предотвращение конденсата;
- электромагнитную совместимость, молниезащиту и заземление;
- климатическое исполнение, снеговые и ветровые нагрузки;
- для аккумуляторных — химическую стойкость, газоудаление, контроль температуры и пожарную безопасность.
